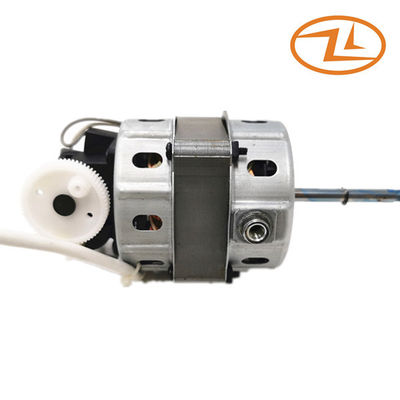

Motor de fã do suporte do motor de fã do capacitor da C.A. com a caixa de engrenagens para Oscilating 78-20
O motor do capacitor é composto principalmente do módulo do estator, do enrolamento, do rotor e do suporte. Há dois enrolamentos para o motor monofásico do capacitor:
um é conectado diretamente à fonte de alimentação e o outro conneced em série com um capacitor para gerar um campo magnético de gerencio. Os capacitores causam um eixo da fase entre as correntes que correm através dos enrolamentos, cujos os machados são deslocados espacialmente. O toque de Maxium está desenvolvido quando o deslocamento de fase entre as duas correntes é 90° e a amplitude das correntes é o tal selecionado que o gield de gerencio se torna circular.
Características:
Operação de baixo nível de ruído, estável, longa vida, nenhuma interferência eletromagnética.
É flexível na espessura da pilha, na dimensão do eixo, nos rolamentos e em dimensões cabendo.
Especificação:
|
Modelo
|
Frequência avaliado da tensão V/HZ |
Carga livre | Na carga (fã de 18 polegadas) | ||||
|
Atual
|
Poder entrado W |
Atual |
Poder entrado W |
Velocidade RPM |
|||
| 78-20 | 220 | 50 | 0,19 | 37 | 0,25 | 55 | 1150 |
| 0,16 | 27,5 | 0,22 | 48 | 950 | |||
| 0,14 | 20,5 | 0,18 | 41 | 650 | |||
| 78-25 | 127 | 60 | 0,50 | 55 | 0,71 | 89 | 1500 |
| 0,40 | 37 | 0,58 | 73 | 1100 | |||
| 0,36 | 29,5 | 0,451 | 64 | 800 | |||
Desenho:
Aplicação: Fã do suporte/fã de Oscilating/fã do suporte
