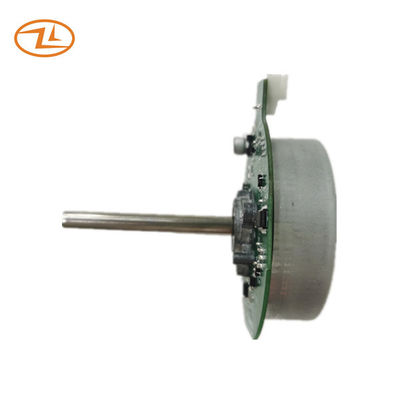

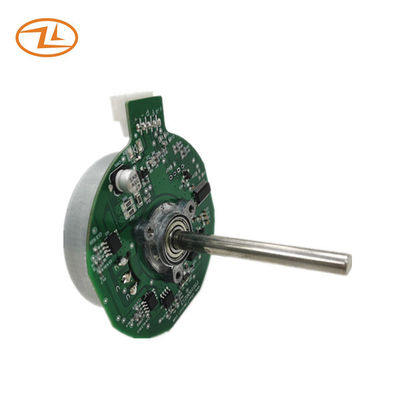

Motor sem escova de baixo nível de ruído da C.C. para a saída do sinal do controle FG do uso 45-08 CL.B PWM do fã
O motor sem escova da C.C. usa o communtation eletrônico em vez da direção mecânica. Comparado com o motor da C.C. da escova, tem a vida ativa longa e elimina o ruído da direção mecânica, as faíscas e a interferência eletromagnética e assim por diante. É da grande conveniência e do raciocínio para controlar o desempenho do motor. Pode principalmente ser dividido em duas porções, de motor e de circuito do controle. O motor é composto do rotor que seu componente principal é ímã permanente e do estator que seu componente principal é chapa de aço do silicone e fio de cobre.
O motor de corrente contínua sem escova é um tipo de motor energia-salvar. Possui seguintes características:
1) Eficiência elevada:
Geralmente, a eficiência do motor de C.A. monofásico é abaixo 30%, mas a eficiência do motor monofásico da C.C. está acima de 40%.
2) Controle fácil a velocidade:
Usando PWM para controlar a velocidade e para obter o desvio linear.
3) Partida macia (abaixe a corrente da partida):
Diminuindo a corrente da partida para reduzir o dano para o sistema de harmonização.
4) Confiança e longa vida altas:
Utilização alta - tecnologia que carrega o sistema assegurar a confiança e a longa vida altas.
5) Feedback da velocidade e função do alarme:
O sistema pode revolução lida fácil do tempo real e dá o sinal de alarme quando o rotor para.
Tensão avaliado | 24VDC |
Tensão de funcionamento | 15~26.4VDC |
Carga avaliado | 33mN.m |
Velocidade avaliado (na carga) | 3400+/- 10% RPM |
Atuais avaliados (na carga) | 0.5A máximo |
Sentido da rotação | CW (vista do lado do eixo) |
Dever de trabalho | contínuo |
Método de detecção da posição | Elemento de salão |
Resistência de isolação | 10MΩmin. (500VDC) |
Força dielétrica | Corrente do escapamento 600VAC/1S <> |
Elevação da temperatura | <65k> |
Controle de velocidade |
PWM Frequência de PWM: 21KHZ ~ 28KHZ (valor típico 25KHZ) Amplitude de PWM: 3.3~5.0V (minuto >2.6V, máximo <5> Ciclo de dever: 0%, motor para; 100%, velocidade máxima. |
Detectando o método da velocidade do motor | Sinal de FG |
Desenho:
Aplicação: Fã circulatório, fã da mesa, fã do suporte, fã de Oscilating, fã de tabela
