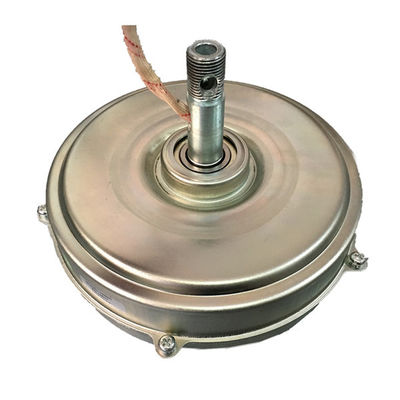

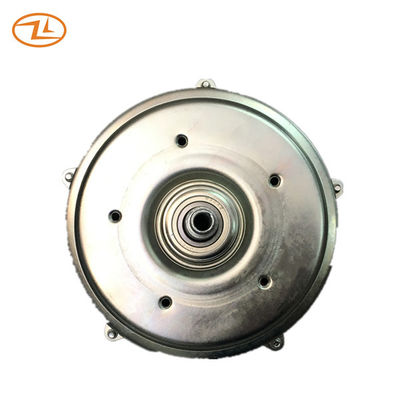

Motor de fã do teto de BLDC para o fã de teto 120VAC de 68 polegadas 30W 100RPM de baixo nível de ruído
O motor sem escova da C.C. usa o communtation eletrônico em vez da direção mecânica. Comparado com o motor da C.C. da escova, tem a vida ativa longa e elimina o ruído da direção mecânica, as faíscas e a interferência eletromagnética e assim por diante. É da grande conveniência e do raciocínio para controlar o desempenho do motor. O motor sem escova da C.C. pode principalmente ser dividido em duas porções, de motor e de circuito do controle. O motor é composto do rotor que seu componente principal é ímã permanente e do estator que seu componente principal é chapa de aço do silicone e fio de cobre.
Este motor é chamado igualmente motor do EC. Nenhuma necessidade do transformador. As funções de controlador do motor como a “C.A. à C.C.” e para fornecer a alimentação de DC viajar de automóvel.
| Modelo |
Carregando o tipo Bola/luva |
Tensão avaliado VAC |
Tensão de funcionamento VAC | Poder de entrada avaliado W |
Velocidade RPM |
Carga |
Vida horas |
| EBTF0LBB01 | Rolamento de esferas | 240 | 160~270 | 25 | 175 | fã 56inch | 30.000 |
| EBTF0LAB01 | Rolamento de esferas | 120 | 90~150 | 30 | 100 | fã 68inch | 30.000 |
| EBTF0LBB02 | Rolamento de esferas | 240 | 160~270 | 35 | 110 | fã 72inch | 30.000 |
| EBTF0LBB03 | Rolamento de esferas | 240 | 160~270 | 400 | 130 | fã de 2.8M | 30.000 |
| Tensão avaliado | 120VAC 60HZ |
| Fã 56inch da velocidade avaliado (na carga) | 100+/-5 RPM |
| Poder avaliado (na carga) | 30W máximo |
| Dever de trabalho | S1 |
| Resistência de isolação | 10MΩmin. (500VDC) |
| Força dielétrica | corrente do escapamento 1500VAC/1min <> |
| Controle de velocidade | PWM |
| Detectando o método da velocidade do motor | Sinal de FG |
Controlador do motor (receptor do sinal)
| Cor | preto |
| Poder | Motor 40W máximo |
| Caráter | Controle da onda de seno do vetor |
| Função |
- Com RF (433MHZ) para receber em conformidade o sinal e o controle do transmissor. - Motor sobre e fora; Motor na velocidade da carga; Tempo de funcionamento do motor; Sentido da rotação do motor |
| Função da proteção |
- Começo macio: Quando o controlador é posto sobre, o motor acelerará lentamente aos dados exigidos. - Proteção da sobretensão e da sob-tensão: Quando a entrada de poder à tensão do controlador é mais alta do que 270VAC, ou menos do que 70VAC, o controlador desligará a corrente. - Proteção de superaquecimento: Quando a temperatura é mais alta do que 85℃, o motor está desligado ou retarda a velocidade. - Proteção do fechamento: Quando o motor para de repente devido à resistência externo, o controlador desligará a corrente do motor, e tenta-a reiniciar após alguns segundos. Se não há nenhuma resistência, o motor corre normalmente; se a resistência não desaparece, o motor parará de correr temporariamente e após alguns ciclos, o poder seria eliminado completamente pelo controlador. - Proteção da sobrecarga: Devido às causas externos, se os aumentos atuais do motor que excede o valor ajustado, o controlador desligarão o motor. - Proteção do poder constante: O poder da carga máxima do motor não é afetado pelo valor da tensão na escala da tensão de funcionamento. Quando a carga das mudanças do motor, o poder do motor permanecer inalterada. - proteção da Aberto-fase: Se não há nenhuma fonte de alimentação a uma das fases, o motor será corredor parado pelo controlador. |
Desenho:
Aplicação: Fã de teto
