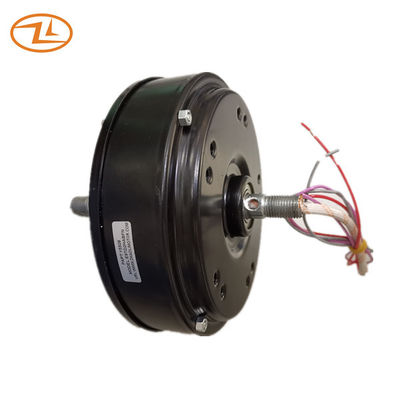

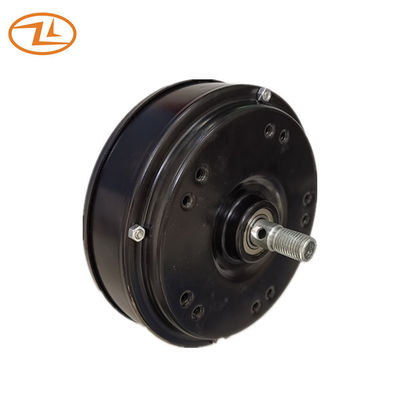

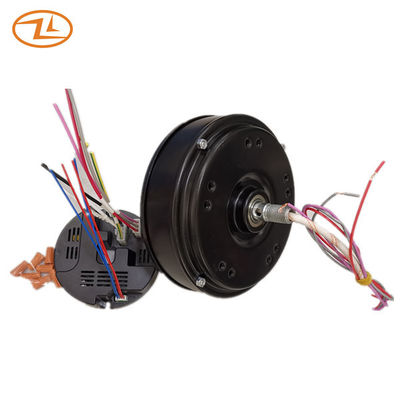

o fã 52inch usa o motor de fã do teto de BLDC puxa o controle 120V 60HZ 190RPM da corrente
Este motor é chamado igualmente motor do EC. Nenhuma necessidade do transformador. As funções de controlador do motor como a “C.A. à C.C.” e para fornecer a alimentação de DC viajar de automóvel. O controlador é projetado especialmente como a corrente de tração.
| Tensão avaliado | 120VAC |
| Tensão de funcionamento | 100~140VAC |
| Velocidade avaliado (carga livre) | 260+/-5 RPM |
| Atual avaliado (carga livre) | 0.1A máximo |
| Velocidade avaliado (na carga) | 190+/-5 RPM (etapa alta) |
| Atuais avaliados (na carga) | 0.3A máximo |
| Dever de trabalho | S1 |
| Resistência de isolação | 10MΩmin. (500VDC) |
| Força dielétrica | corrente do escapamento 1500VAC/1min <> |
| Controle de velocidade | PWM |
| Detectando o método da velocidade do motor | Sinal de FG |
| Cor | preto |
| Poder | Motor 40W máximo |
| Caráter | Controle da onda de seno do vetor |
| Função |
- Com RF (433MHZ) para receber em conformidade o sinal e o controle do transmissor. - Motor sobre e fora; Motor na velocidade da carga; Tempo de funcionamento do motor; Sentido da rotação do motor |
| Função da proteção |
- Começo macio: Quando o controlador é posto sobre, o motor acelerará lentamente aos dados exigidos. - Proteção da sobretensão e da sob-tensão: Quando a entrada de poder à tensão do controlador é mais alta do que 270VAC, ou menos do que 70VAC, o controlador desligará a corrente. - Proteção de superaquecimento: Quando a temperatura é mais alta do que 85℃, o motor está desligado ou retarda a velocidade. - Proteção do fechamento: Quando o motor para de repente devido à resistência externo, o controlador desligará a corrente do motor, e tenta-a reiniciar após alguns segundos. Se não há nenhuma resistência, o motor corre normalmente; se a resistência não desaparece, o motor parará de correr temporariamente e após alguns ciclos, o poder seria eliminado completamente pelo controlador. - Proteção da sobrecarga: Devido às causas externos, se os aumentos atuais do motor que excede o valor ajustado, o controlador desligarão o motor. - Proteção do poder constante: O poder da carga máxima do motor não é afetado pelo valor da tensão na escala da tensão de funcionamento. Quando a carga das mudanças do motor, o poder do motor permanecer inalterada. - proteção da Aberto-fase: Se não há nenhuma fonte de alimentação a uma das fases, o motor será corredor parado pelo controlador. |
Desenho:
Aplicação: Fã de teto
