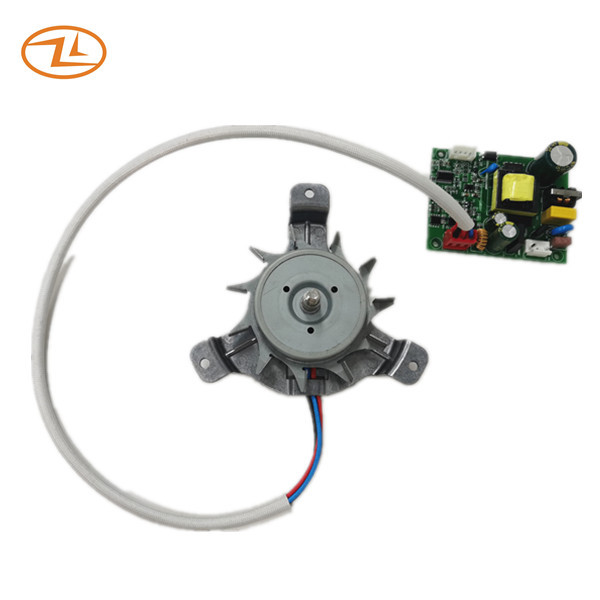

Motor de BLDC para o sinal 12VDC do controle FG de Oven Fan Use PWM com motorista And Controller
| Tensão avaliado | 12VDC |
| Tensão de funcionamento | 10.8 - 13,2 VDC |
| Sentido da rotação | CW |
| Dever de trabalho | contínuo |
| Condição operacional | 0℃~120℃, RH 5%~90% |
| Condição de armazenamento | -20℃~60℃, RH 5%~90% |
| Tensão avaliado | 12VDC |
| Velocidade avaliado (carga livre) | 1800+/- 10% RPM |
| Atual avaliado (carga livre) | 4.5W máximo |
| Carga avaliado | 69.5mN.m |
| Velocidade avaliado (na carga) | 1800+/- 10% RPM |
| Atuais avaliados (na carga) | 18W máximo |
| Resistência de isolação | 10MΩmin. (500VDC) |
| Força dielétrica | Corrente do escapamento 600VAC/1S <> |
| Elevação da temperatura | <60k> |
A movimentação do motor é controle de vetor da corda da C.C., e suas características são mostradas na seguinte tabela:
| Tensão entrada | 100-255VAC |
| Poder entrado | 20W |
| Tensão da saída | 12VDC |
| Potência de saída | 18W máximo |
| Método de controle | Entrada de PWM |
| Método de detecção da posição | FOC |
| Sinal de PWM |
Escala de frequência de PWM: 15-28KHz Escala de ciclo do dever: 1%~99% L nível: 0-1.0V; Nível de H: 2-5.5V |
| Sinal de FG |  |
| Função macia do começo | Depois que o controlador é posto sobre, o motor está acelerado lentamente ao valor exigido após começar. |
| Proteção fechado do rotor | Quando a carga trazida resistência dos encontros do motor pela grande da parte externa para parar o motor, o controlador parar temporariamente o motor. Após alguns segundos, o motor tenta começar. Se a resistência é ausente, o motor corre normalmente. Se a resistência está ainda atual, o motor para temporariamente outra vez. Após diversos ciclos, as paradas do motor. Remova manualmente a resistência, e a imprensa outra vez para ligar o motor. |
| Sobre a proteção atual | Se a corrente do motor aumenta de repente além do valor ajustado devido aos fatores externos, o motor parará de correr. |
| Proteção aberta da fase | Quando uma ou dois das três fases do motor não for energizado, a corrida das paradas do motor. |
Desenho:
Aplicação: aparelhos eletrodomésticos espertos, como o forno, forno do mircowave.
