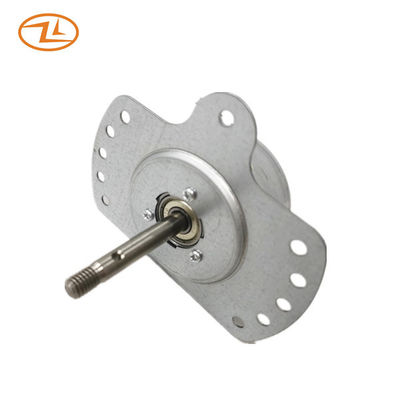

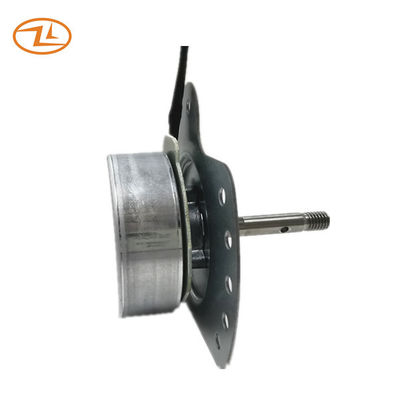

Motor sem escova da C.C. do motor de fã de BLDC para o fã 8inch da mesa do exaustor do banheiro
O motor sem escova da C.C. usa o communtation eletrônico em vez da direção mecânica. Comparado com o motor da C.C. da escova, tem a vida ativa longa e elimina o ruído da direção mecânica, as faíscas e a interferência eletromagnética e assim por diante. É da grande conveniência e do raciocínio para controlar o desempenho do motor. Pode principalmente ser dividido em duas porções, de motor e de circuito do controle. O motor é composto do rotor que seu componente principal é ímã permanente e do estator que seu componente principal é chapa de aço do silicone e fio de cobre.
| Tensão avaliado | 24VDC |
| Tensão de funcionamento | 15~26.4VDC |
| Velocidade avaliado (carga livre) | 2800+/- 10% RPM |
| Atual avaliado (carga livre) | 0.25A máximo |
| Carga avaliado | fã 8inch de 93mN.m |
| Velocidade avaliado (na carga) | 1550+/- 10% RPM |
| Atuais avaliados (na carga) | 0.88A máximo |
| Sentido da rotação | CCW (vista do lado do eixo) |
| Dever de trabalho | contínuo |
| Método de detecção da posição | Elemento de salão |
| Resistência de isolação | 10MΩmin. (500VDC) |
| Força dielétrica | Corrente do escapamento 600VAC/1S <> |
| Elevação da temperatura | <55k> |
| Controle de velocidade | PWM |
| Detectando o método da velocidade do motor | Sinal de FG |
| Condição operacional | 0℃~40℃, RH 5%~95% |
| Condição de armazenamento | -20℃~60℃, RH 5%~95% |
| proteção do Fechado-rotor | Quando o rotor do motor e o eixo de saída são travados, a função da proteção do fechamento do motor começa trabalhar, a saída do motor é fechado, e a corrente de saída do motor é retornada para zerar, o motor para de trabalhar. |
| Função de limite atual | Quando a corrente no circuito do motor excede 3,0 A, o motor estará protegido e parado. |
|
Temperatura e teste da umidade (sem condensação) |
O motor deve ser deixado na variação da temperatura de -20°C a 60°C e na escala de humidade relativa de 5% a 90% para 72 H. e retorna então à temperatura ambiente 12 horas. A medida da corrente da velocidade da carga avaliado e da carga avaliado deve ser conformada ao padrão. |
| Teste de vibração (sem embalar) |
Nenhum erro deve ocorrer após o teste. Sentido da vibração: dianteiro e traseiro, direito e esquerdo, para cima e para baixo. Aceleração da vibração: vibração do ² 9.8m/s (eave do seno) Escala de frequência: 50Hz~50Hz~50Hz Repetindo o período: 1 Min Vivrating Tempo: 30cycle (30min) cada sentido. |
| Teste de vibração (embalagem) |
Nenhum erro deve ocorrer após o teste na condição de teste do pacote do mimimum. Sentido da vibração: dianteiro e traseiro, direito e esquerdo, para cima e para baixo. Aceleração da vibração: vibração do ² 9.8m/s (eave do seno) Escala de frequência: 50Hz~50Hz~50Hz Repetindo o período: 1 Min Vivrating Tempo: 30cycle (30min) cada sentido. |
| Teste de choque (empacotar) |
Nenhum erro deve ocorrer após o teste no pacote mínimo. Altura da gota: 50CM Choque do impacto é aplicado 1 vez para a superfície inferior. |
Desenho:
Aplicação: Exaustor do banheiro, fã circulatório, fã da mesa, fã do suporte, fã de Oscilating, fã de tabela
