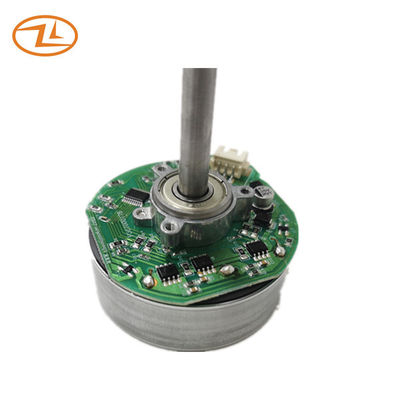

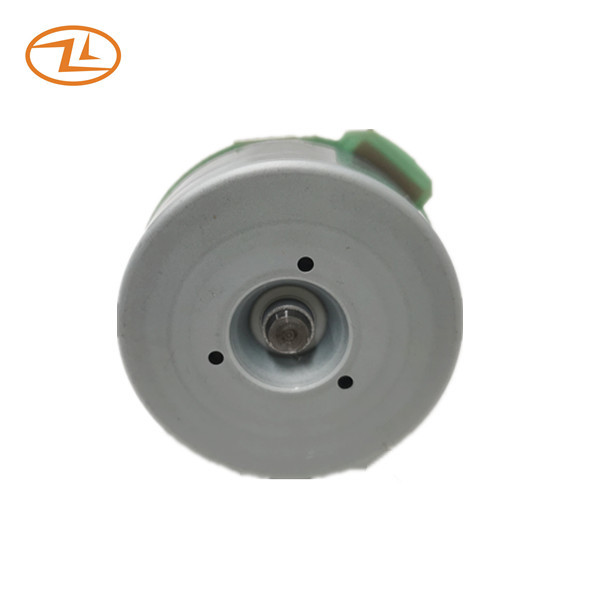

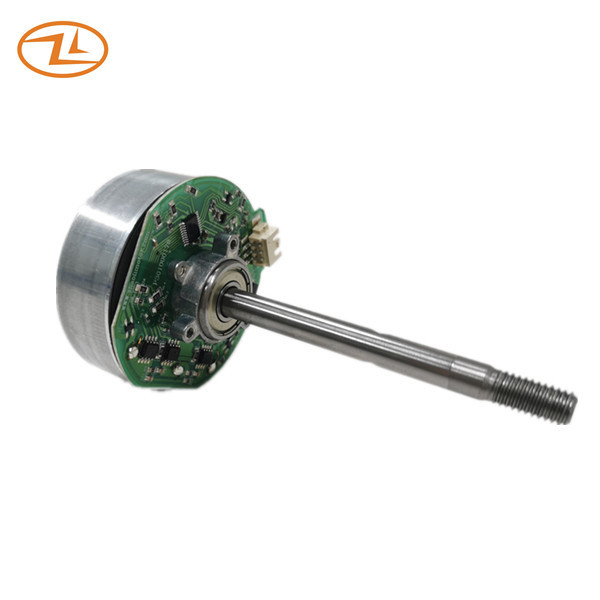

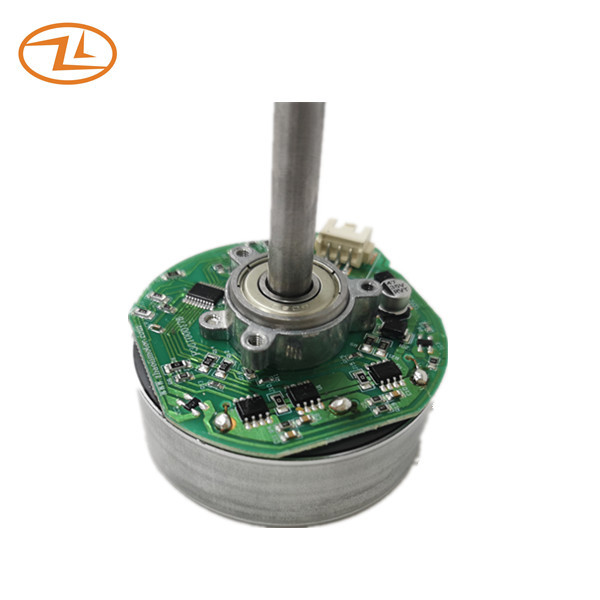

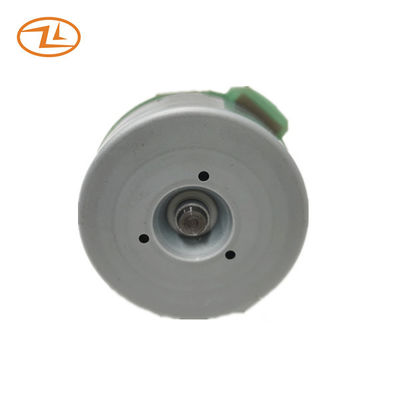

Motor sem escova da C.C. para o fã do suporte com o motor de controle de Bluetooth ou de controle BLDC do APP
O motor sem escova da C.C. usa o communtation eletrônico em vez da direção mecânica. Comparado com o motor da C.C. da escova, tem a vida ativa longa e elimina o ruído da direção mecânica, as faíscas e a interferência eletromagnética e assim por diante. É da grande conveniência e do raciocínio para controlar o desempenho do motor. Pode principalmente ser dividido em duas porções, de motor e de circuito do controle.
| Tensão avaliado | 24VDC |
| Tensão de funcionamento | 21.6~26.4VDC |
| Velocidade avaliado (carga livre) | 3200+/- 10% RPM |
| Atual avaliado (carga livre) | 0.30A máximo |
| Carga avaliado | fã 8inch de 230mN.m |
| Velocidade avaliado (na carga) | 1350+/- 10% RPM |
| Atuais avaliados (na carga) | 1.4A máximo |
| Sentido da rotação | CW (vista do lado do eixo) |
| Dever de trabalho | contínuo |
| Método de detecção da posição | Elemento de salão |
| Resistência de isolação | 10MΩmin. (500VDC) |
| Força dielétrica | Corrente do escapamento 600VAC/1S <> |
| Elevação da temperatura | <65k> |
| Controle de velocidade | PWM |
| Detectando o método da velocidade do motor | Sinal de FG |
Motor na velocidade da carga
|
Engrenagens f = 25KHz |
1 | 2 | 3 | 4 | 5 | 6 |
| Velocidade (RPM) | 360±30 | 620±30 | 830±30 | 1040±30 | 1240±30 | 1350±30 |
| Poder (W) | 2,56 | 4,69 | 7,78 | 13,83 | 23,25 | 32,5 |
| proteção do Fechado-rotor | Quando o rotor do motor e o eixo de saída são travados, a função da proteção do fechamento do motor começa trabalhar, a saída do motor é fechado, e a corrente de saída do motor é retornada para zerar, o motor para de trabalhar. |
| Função de limite atual | Quando a corrente no circuito do motor excede 3,0 A, o motor estará protegido e parado. |
Desenho:
Aplicação: Fã do suporte, fã de Oscilating
