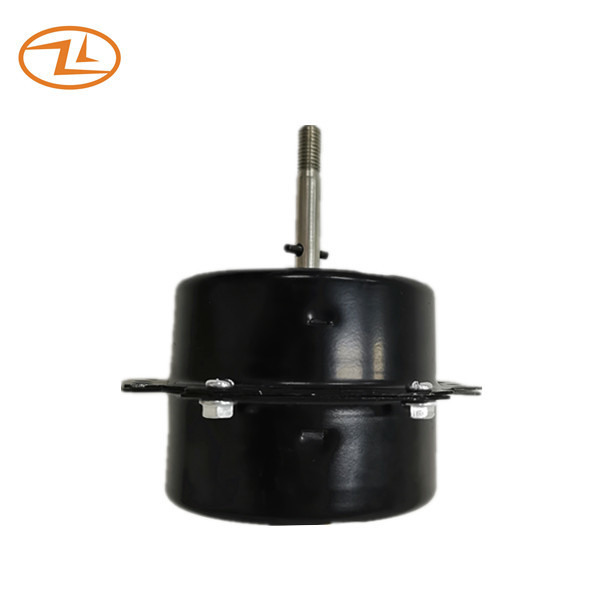

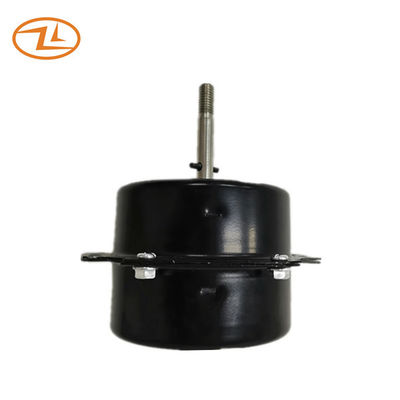

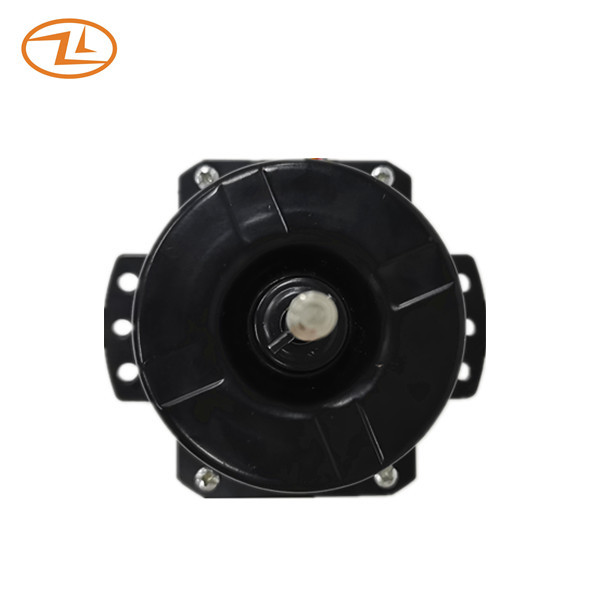

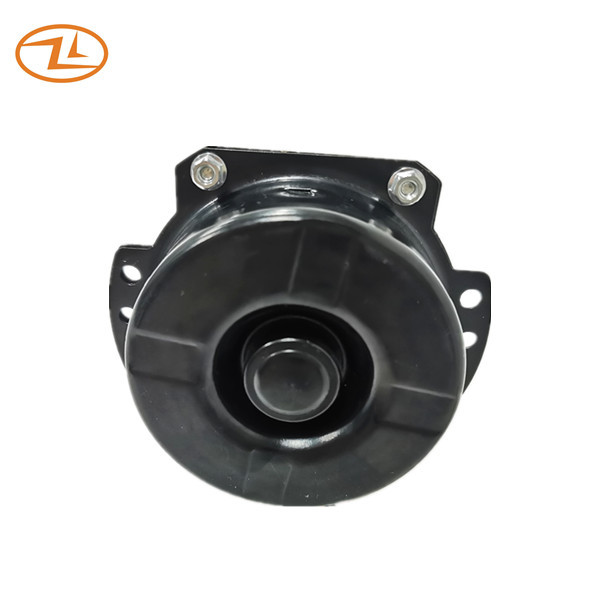

Do motor sem escova da C.C. do motor da C.C. motor trifásico com controle eletrônico para o uso do fã
| Tensão avaliado | 24VDC |
| Tensão de funcionamento | 21.6~26.4VDC |
| Carga avaliado | 180mN.m |
| Velocidade avaliado (na carga) | 2400+/- 10% RPM |
| Atuais avaliados (na carga) | 2.2A máximo |
| Sentido da rotação | CW (vista do lado do eixo) |
| Dever de trabalho | contínuo |
| Método de detecção da posição | FOC |
| Resistência de isolação | 10MΩmin. (500VDC) |
| Força dielétrica | Corrente do escapamento 600VAC/1S <> |
| Elevação da temperatura | <75k> |
| Controle de velocidade |
PWM Frequência de PWM: 15KHZ ~ 20KHZ Amplitude de PWM: 3.3~5.0V (minuto >2.6V, máximo <5> Ciclo de dever: 1%~99% L nível: 0~1.0V; Nível de H: 2~5.5V; |
| Detectando o método da velocidade do motor |
Sinal de FG L nível: 0~0.5V; Nível de H: 4.5~5.5V; Corrente máxima do entrada/saída: 5mA |
| proteção do Fechado-rotor | Quando o rotor do motor e o eixo de saída são travados, a função da proteção do fechamento do motor começa trabalhar, a saída do motor é fechado, e a corrente de saída do motor é retornada para zerar, o motor para de trabalhar. |
| Função de limite atual | Quando a corrente no circuito do motor excede 3,0 A, o motor estará protegido e parado. |
| Proteção de circuito | Este motor não tem a sobretensão e o circuito de proteção reverso da conexão, atenção do pagamento para não aplicar por favor a onda que excede a tensão avaliado ao usar a tensão de pico ou a conexão reversa. |
|
Temperatura e teste da umidade (sem condensação) |
O motor deve ser deixado na variação da temperatura de -20°C a 60°C e na escala de humidade relativa de 5% a 90% para 72 H. e retorna então à temperatura ambiente 12 horas. A medida da corrente da velocidade da carga avaliado e da carga avaliado deve ser conformada ao padrão. |
| Teste de vibração (sem embalar) |
Nenhum erro deve ocorrer após o teste. Sentido da vibração: dianteiro e traseiro, direito e esquerdo, para cima e para baixo. Aceleração da vibração: vibração do ² 9.8m/s (eave do seno) Escala de frequência: 50Hz~50Hz~50Hz Repetindo o período: 1 Min Vivrating Tempo: 30cycle (30min) cada sentido. |
| Teste de vibração (embalagem) |
Nenhum erro deve ocorrer após o teste na condição de teste do pacote do mimimum. Sentido da vibração: dianteiro e traseiro, direito e esquerdo, para cima e para baixo. Aceleração da vibração: vibração do ² 9.8m/s (eave do seno) Escala de frequência: 50Hz~50Hz~50Hz Repetindo o período: 1 Min Vivrating Tempo: 30cycle (30min) cada sentido. |
| Teste de choque (empacotar) |
Nenhum erro deve ocorrer após o teste no pacote mínimo. Altura da gota: 50CM Choque do impacto é aplicado 1 vez para a superfície inferior. |
Desenho:
Aplicação: Humidificador, purificador do ar
