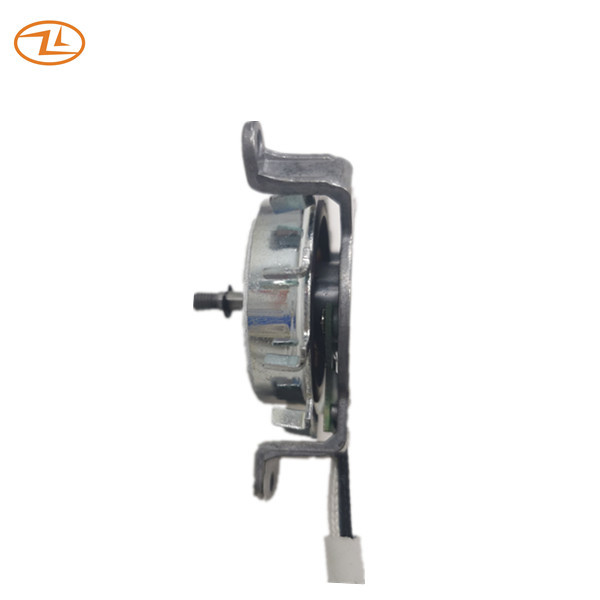

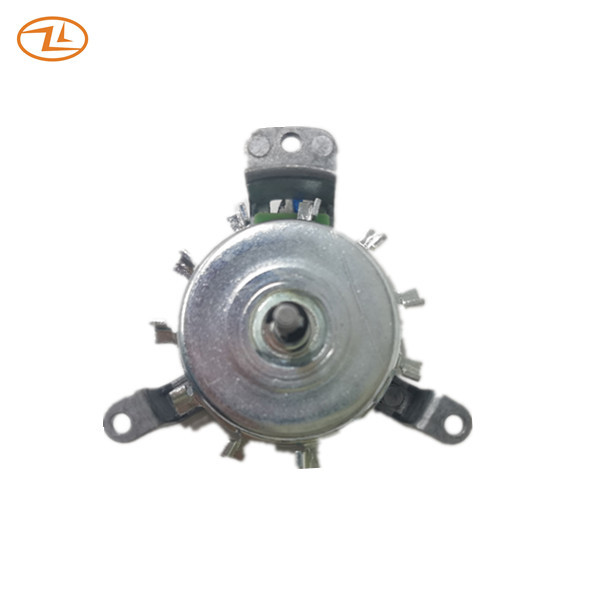

Motor de BLDC para o ajuste da velocidade do controle PWM do forno micro-ondas FOC com fonte de alimentação PCBA
Este motor de BLDC é projetado para saídas de potência pequenas como a aplicação do forno micro-ondas.
| Tensão avaliado | 12VDC |
| Carga avaliado | 15.9mN.m |
| Velocidade avaliado (na carga) | 1850+/- 5% RPM |
| Poder avaliado (na carga) | 5W |
| Classe da isolação | CL.H |
| Resistência de isolação | 10MΩmin. (500VDC) |
| Força dielétrica | Corrente do escapamento 600VAC/1S <> |
| Elevação da temperatura | <75k> |
| Ruído | É medido em 50CM do motor que a tensão avaliado avaliou a velocidade, nenhuma carga sob circunstância controlada, nível de ruído undergrounged menos do que 50dBA |

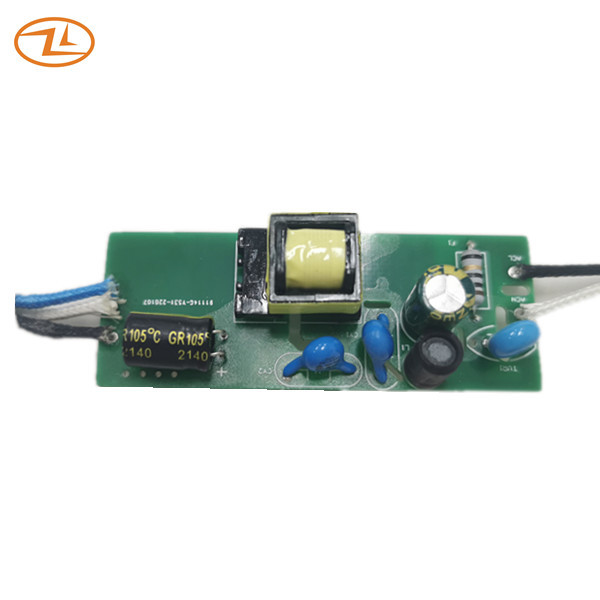

Motorista e controlador do motor
| Tensão entrada | 100~255VAC |
| Tensão da saída | 12VDC |
| Potência de saída | 5W |
| Método de controle | PWM |
| Método de detecção da posição | FOC |
| Função macia do começo | Depois que o controlador é posto sobre, o motor está acelerado lentamente ao valor exigido após começar. |
| Proteção fechado do rotor | Quando a carga trazida resistência dos encontros do motor pela grande da parte externa para parar o motor, o controlador parar temporariamente o motor. Após alguns segundos, o motor tenta começar. Se a resistência é ausente, o motor corre normalmente. Se a resistência está ainda atual, o motor para temporariamente outra vez. Após diversos ciclos, as paradas do motor. Remova manualmente a resistência, e a imprensa outra vez para ligar o motor. |
| Sobre a proteção atual | Se a corrente do motor aumenta de repente além do valor ajustado devido aos fatores externos, o motor parará de correr. |
| proteção da Aberto-fase | Quando uma ou dois das três fases do motor não for energizado, a corrida das paradas do motor. |
Desenho:
Aplicação: Forno micro-ondas
